芒果m28c安装指南

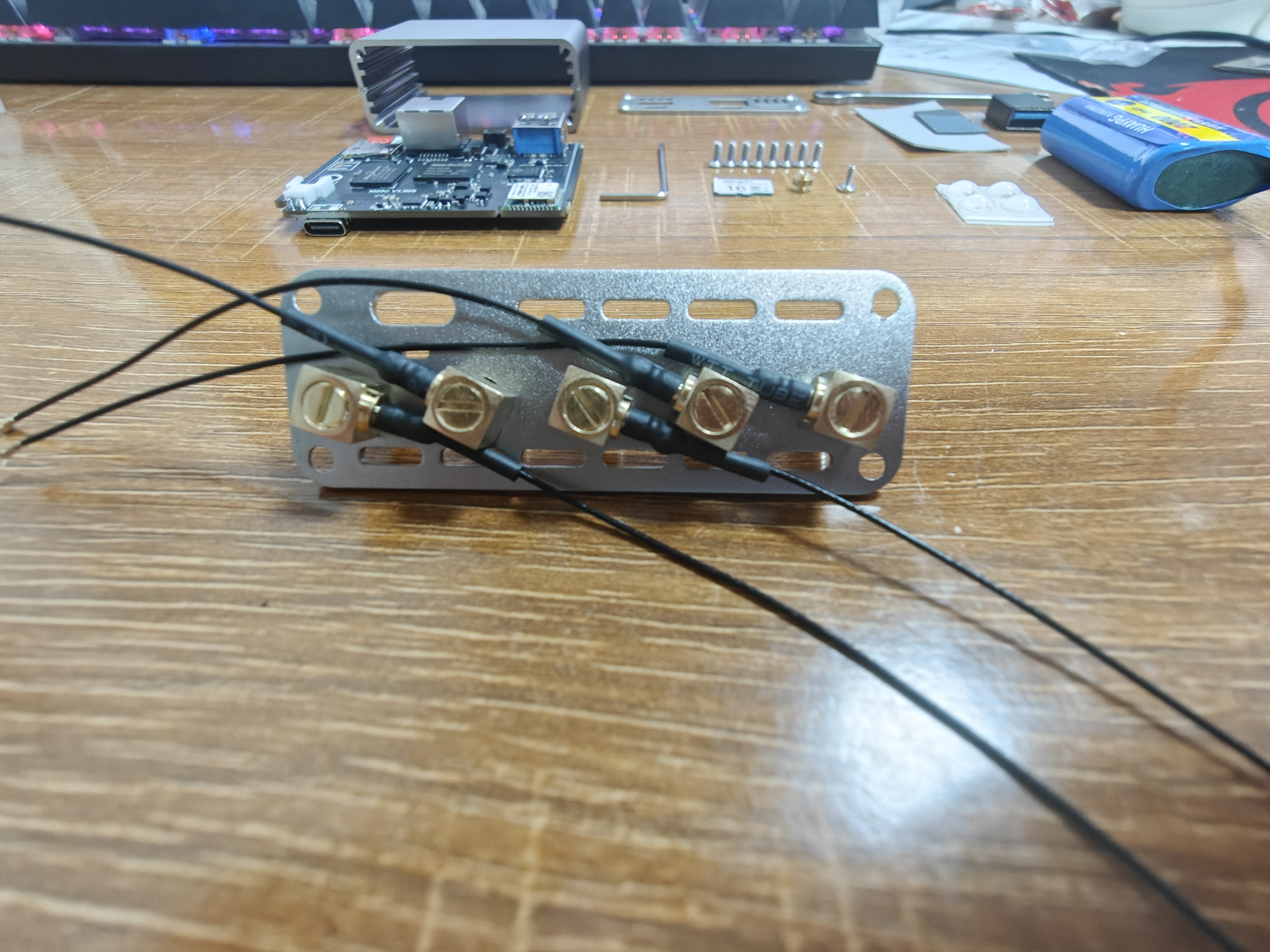

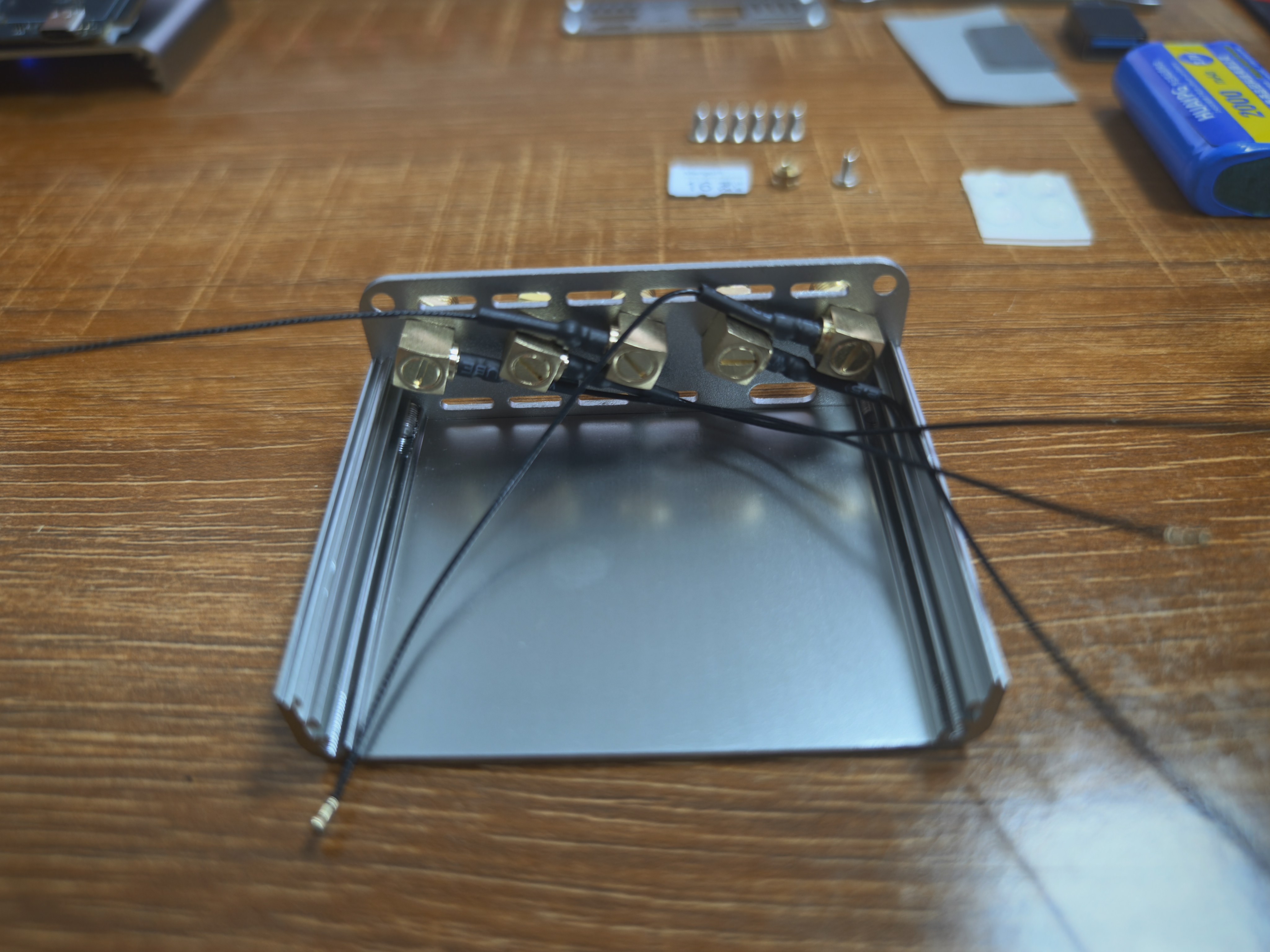

1.拆开所有快递包装,排列整齐放在桌面上,将ipex4转sma线按图示意方向拧紧固定好

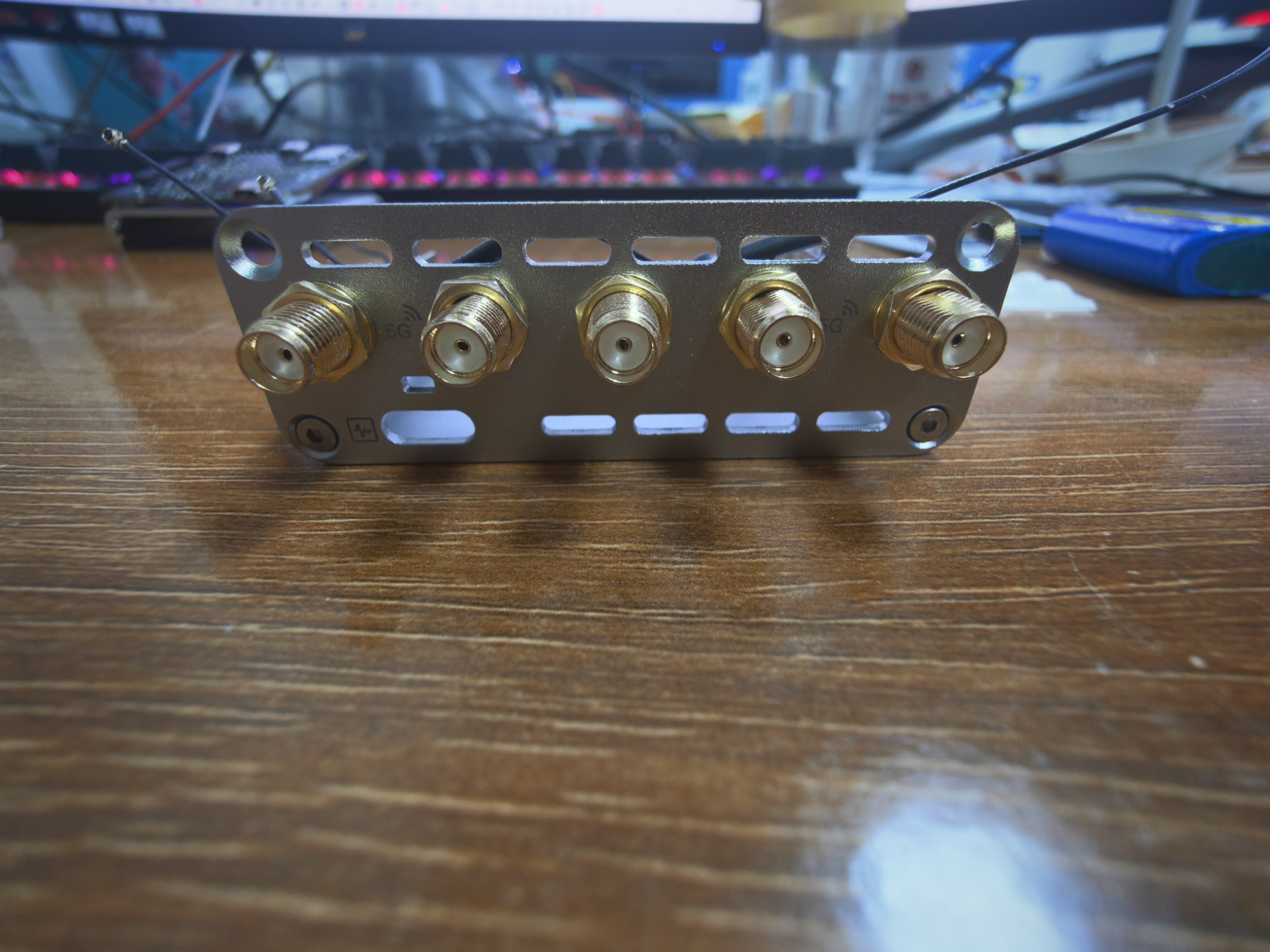

2.将已经装好天线的挡板,用下面两颗螺丝固定在底壳上

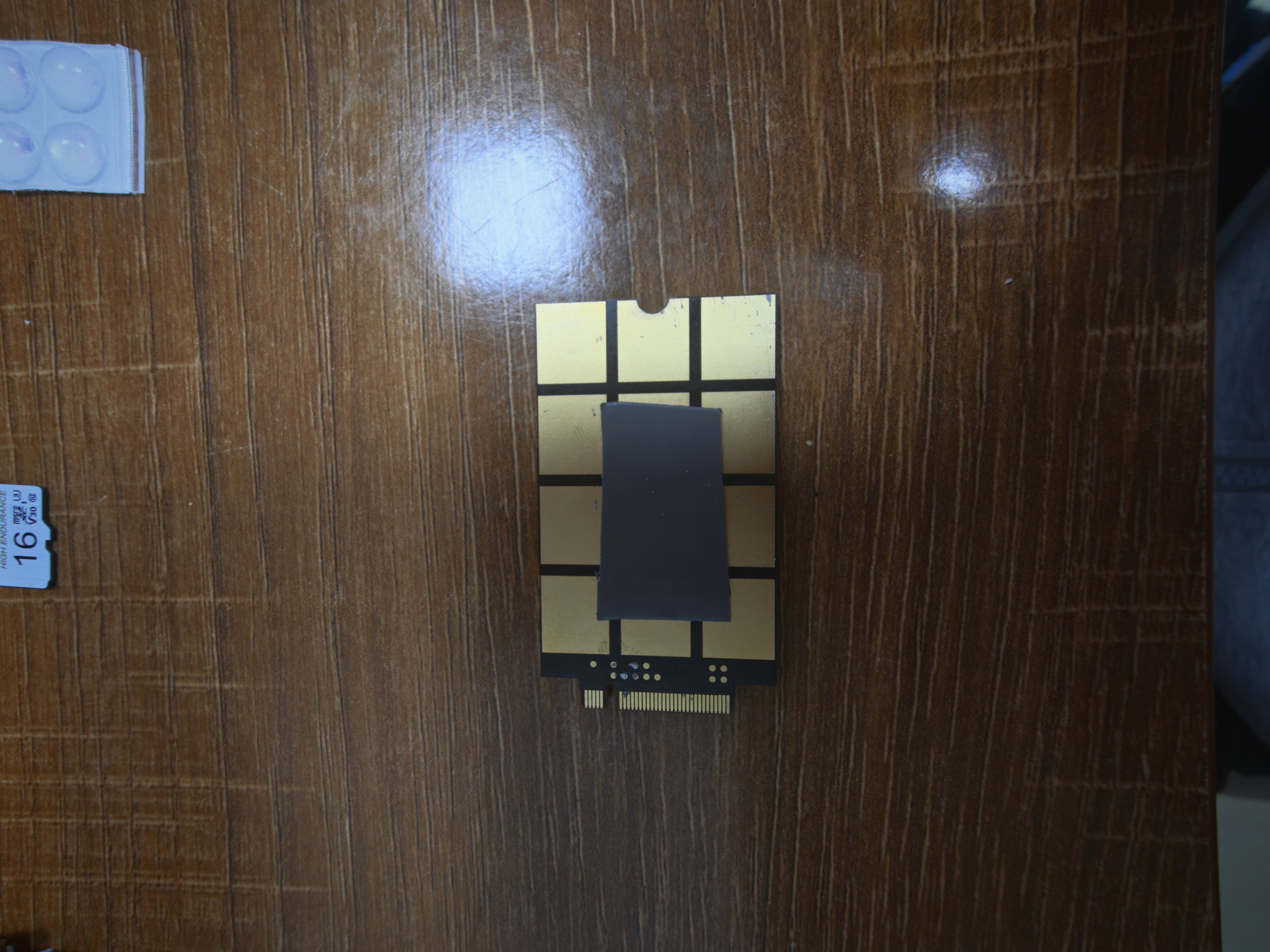

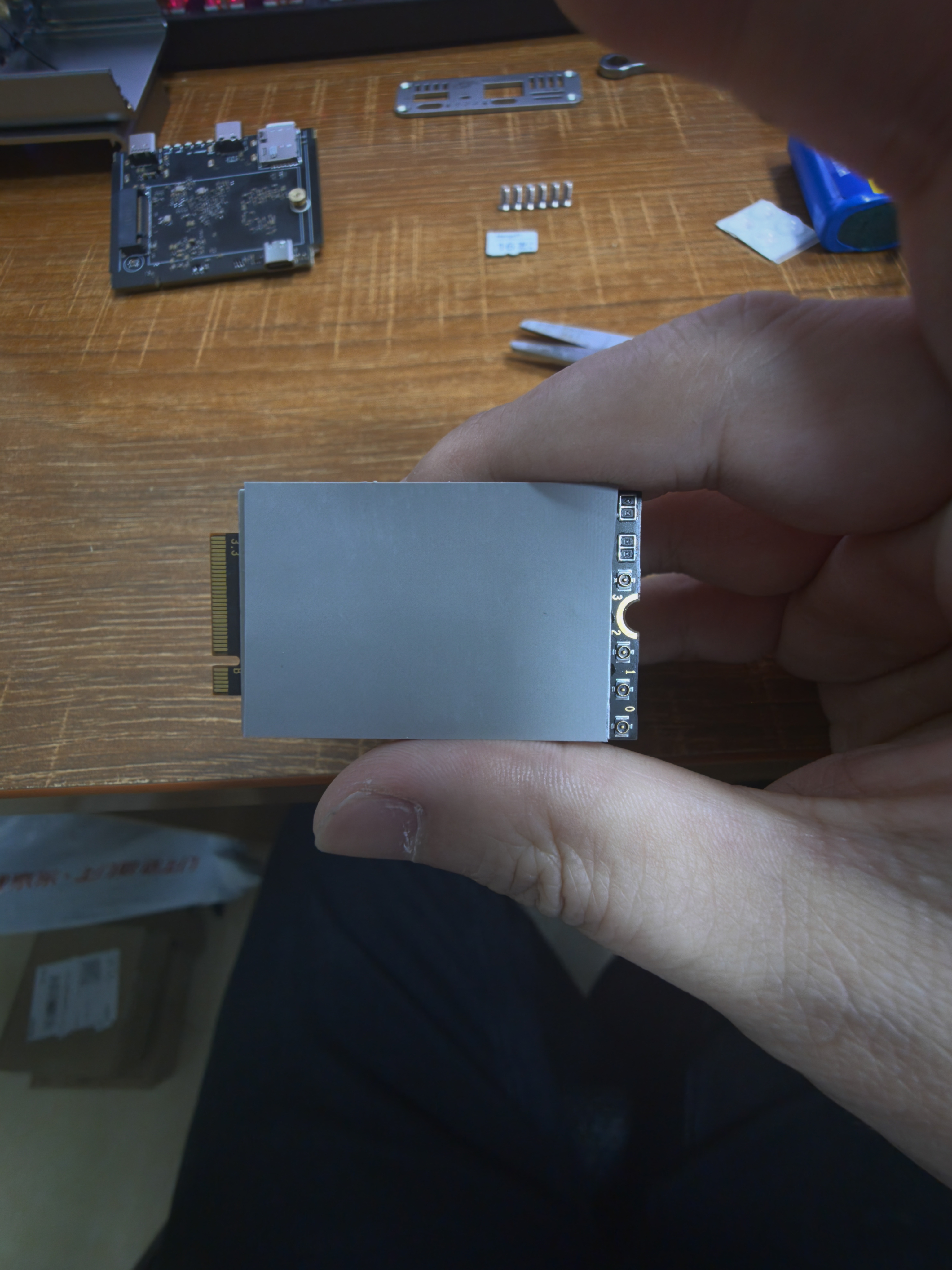

3.将附赠的两个导热贴纸分别贴在模组的背面和正面,这里吐槽下,背面的给的属实有点抠,正面水泥灰又给多了,需要裁剪合适大小

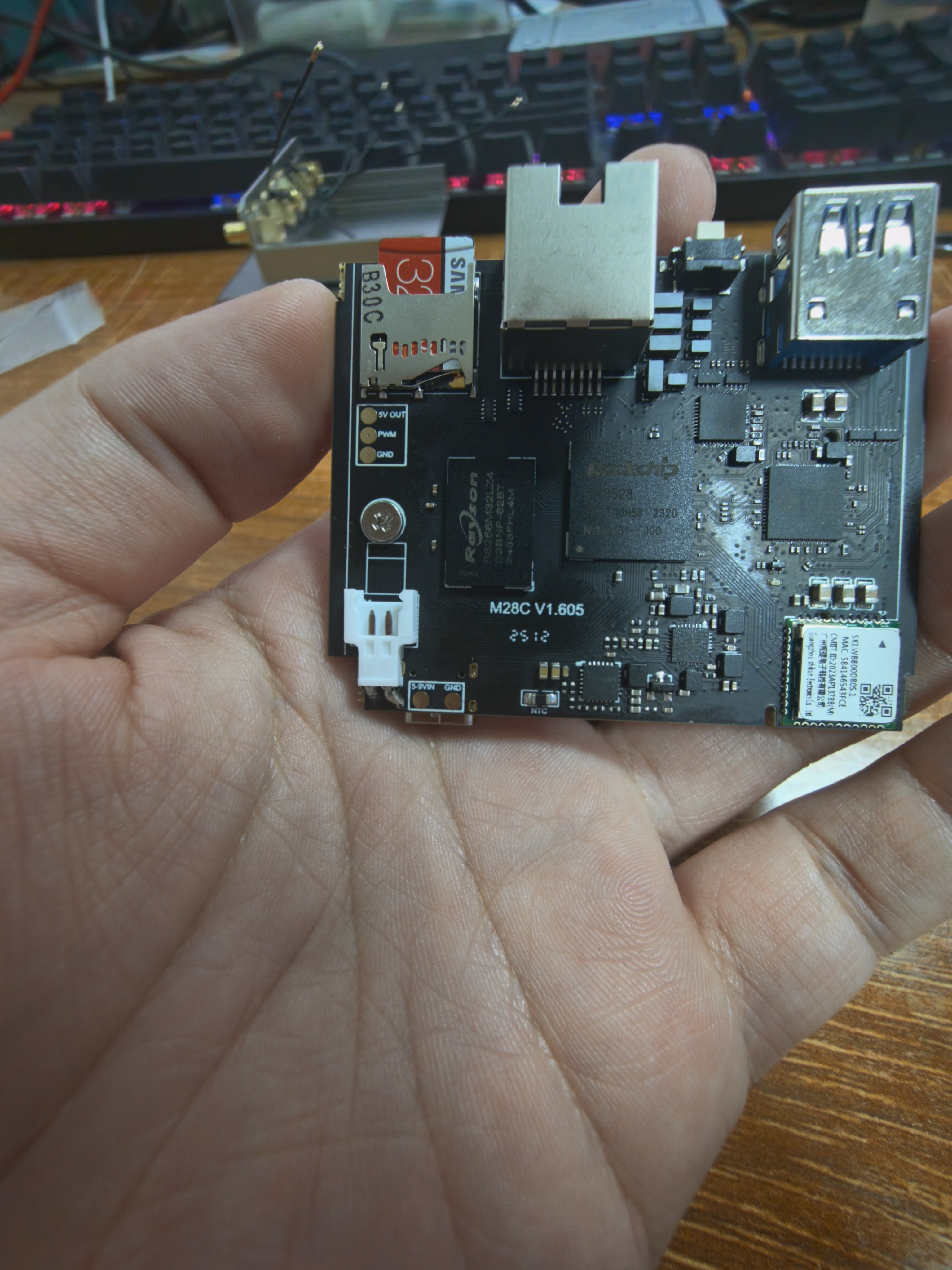

4.将贴好散热贴的模组安装回主板,这里注意黄色固定底座需要扣进模组凹槽,固定螺丝反扣固定在主板上,注意特写部分

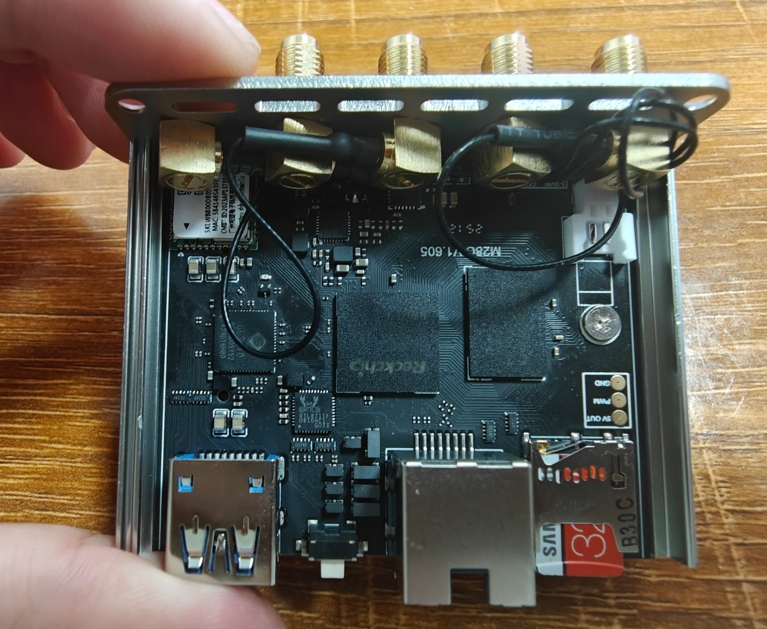

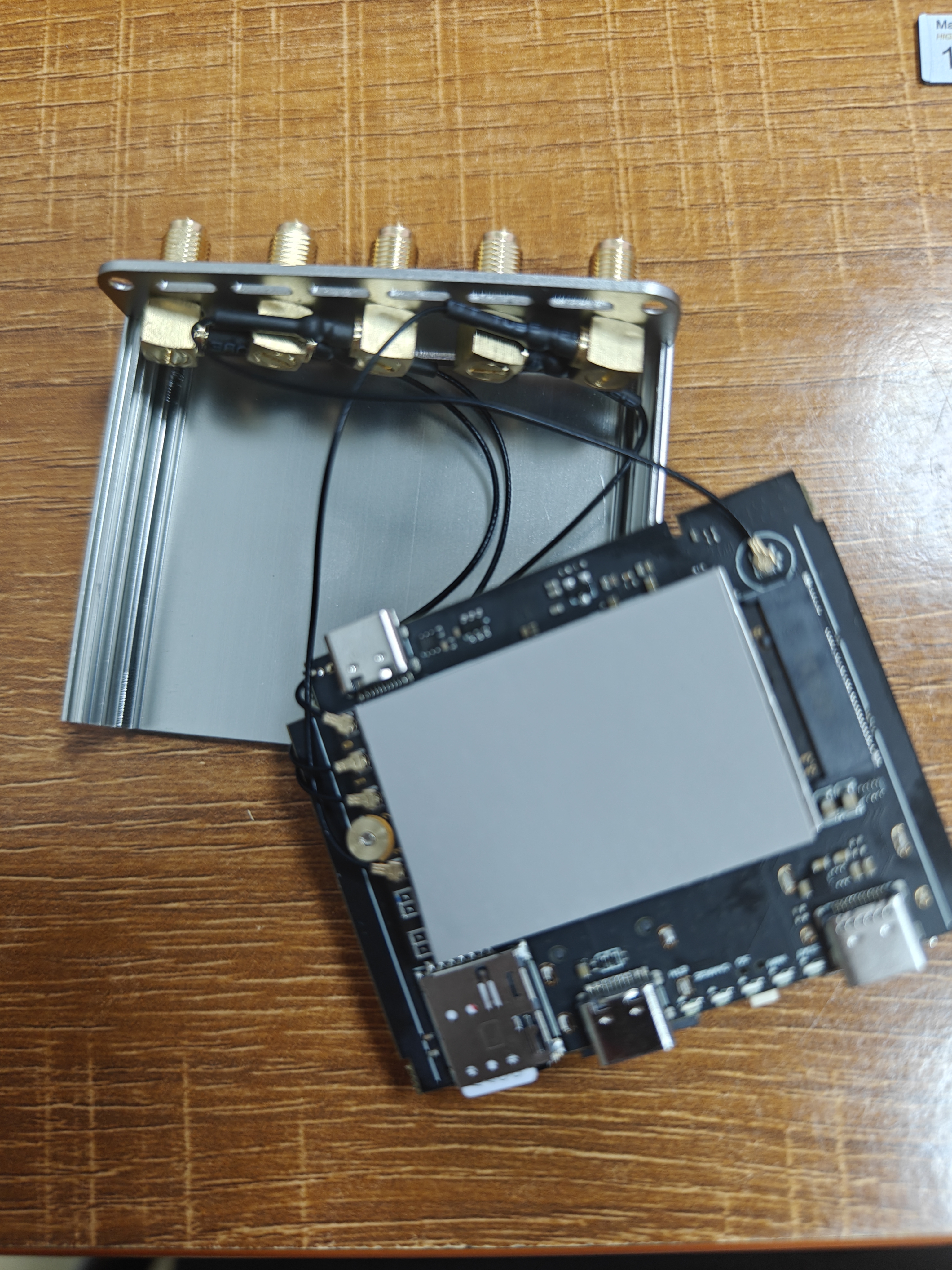

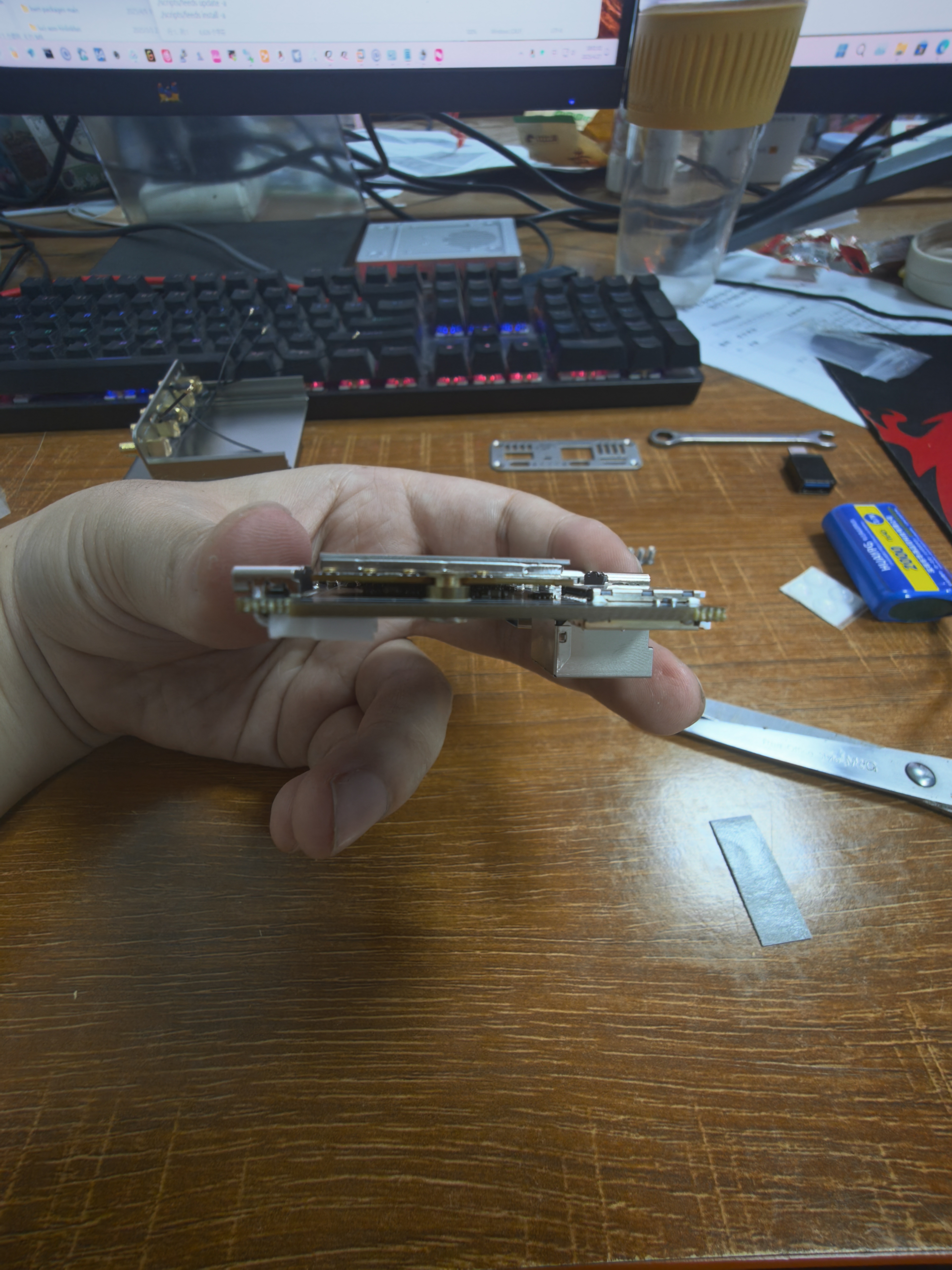

5.将5G天线和wifi天线分别固定在模组和主板上,这里需要注意模组固定顺序,固定在挡板的天线从左到右线序1245分别接模组0123座子6.小心仔细的将馈线整理好,尽量将线往右侧主板凹槽处整理,这样就可以将主板直接一步到位顶到挡板处,成品结合处就不会出现很大的缝隙,不美观

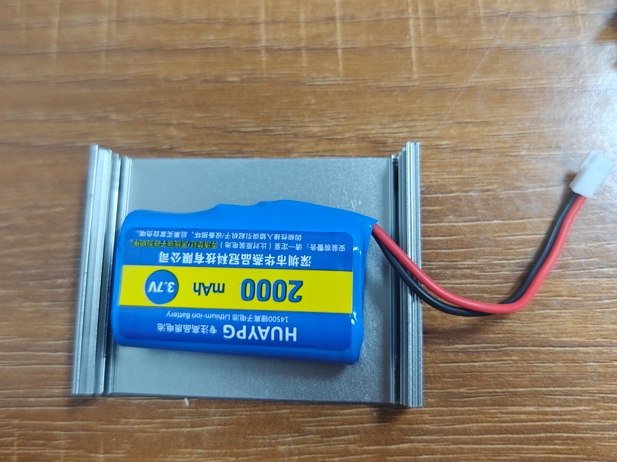

7.将电池用3M双面胶固定在上盖壳子上,供电线接在主板上供电

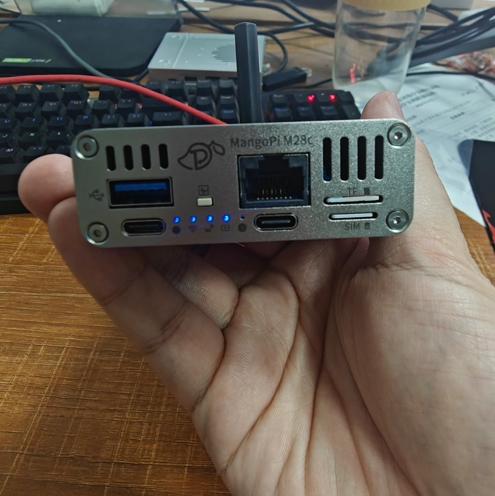

8.完成上述步骤后,将上盖盖上,前面带有芒果logo的挡板,通过螺丝固定到位,至此,所有安装到此结束
最后,刷机,enjoy it!
